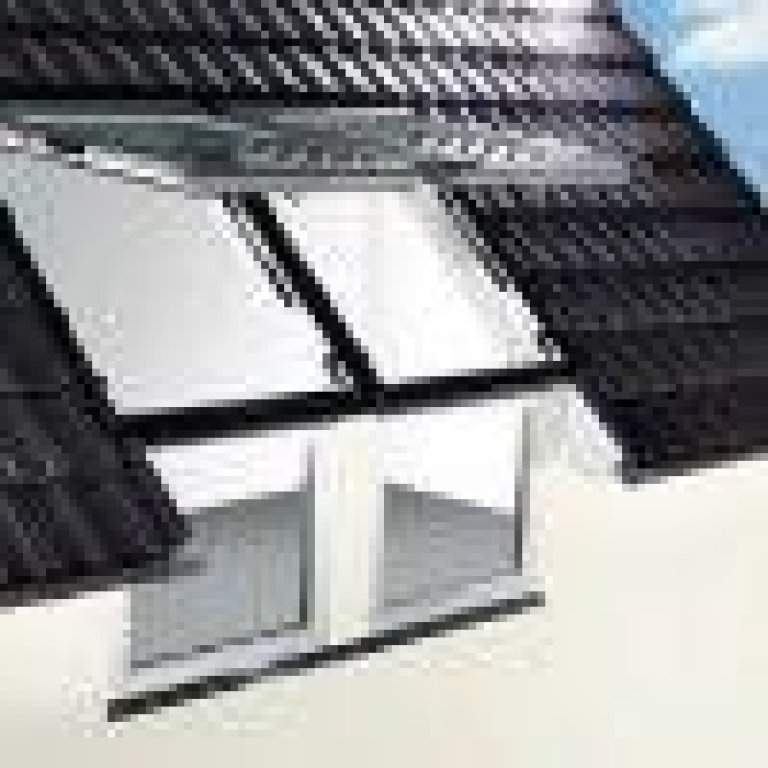

Roto R1
Dlaczego warto wybrać okno dachowe Roto R1?
Roto R1
Zalety
- Nowoczesny design i głębokość montażu
- Szklenie bezpieczne i termoizolacyjne
- Elastyczne w kombinacji z oknami dachowymi
- Sprawdzona technika systemowa – Roto okucia i kołnierze uszczelniające
- Wersja uchylna, opcjonalnie wersja uchylno-rozwierna
Dane techniczne
| WDF R1 K | WDF R1 H | |
| Zastosowanie | integracja okna fasadowego z dachowym, nachylenie dachu 20°-65° | integracja okna fasadowego z dachowym, nachylenie dachu 20°-65° |
| Przeznaczenie | do pomieszczeń wilgotnych | dla naturalnego środowiska |
| Materiał skrzydła i ramy | 6-cio komorowy profil PVC o podwyższonej odporności udarowej | wielowarstwowa klejonka sosnowa, impregnowana i lakierowana, z powłoką wodoodporną |
| Kolor | od wewnątrz i zewnątrz: biały, barwiony w masie, odcień zbliżony do RAL 9016 | od wewnątrz: sosna, lakier bezbarwny z białym pigmentem
od zewnątrz: antracyt-metalik (R703) |
| Mechanizm zamykania | klamka u góry lub z boku, okucie obwiedniowe | klamka u góry lub z boku, okucie obwiedniowe |
| Blokada do mycia | ogranicznik otwarcia | ogranicznik otwarcia |
| Wietrzenie | szczelina ustawiana klamką, uchylanie skrzydła | szczelina ustawiana klamką, uchylanie skrzydła |
| Klamka | wykończenie ze stali szlachetnej | wykończenie ze stali szlachetnej |
| Kąt otwarcia | ok 38° | ok 38° |
| Uszczelnienie | 1 uszczelka skrzydła + 2 uszczelki na ramie | 2 uszczelki |
Rozmiary, wymiary
| Rozmiar | Wymiar zewnętrzny ramy K (BxH) w mm | Wymiar w świetle skrzydła K (BxH) w mm | Wymiar zewnętrzny ramy H (BxH) w mm | Wymiar w świetle skrzydła H (BxH) w mm | Wymiar w świetle skrzydła H (BxH) w mm |
| 7/6 | 720/610 | 455/350 | 726/580 | 512/358 | 486/358 |
| 7/9 | 720/960 | 455/700 | 726/930 | 215/708 | 486/708 |
| 7/11 | 720/1160 | 455/900 | 726/1130 | 512/908 | 486/908 |
| 7/13 | 720/1380 | 455/1120 | 726/1350 | 512/1128 | 486/1128 |
| 9/6 | 920/610 | 655/350 | 926/580 | 712/358 | 686/358 |
| 9/9 | 920/960 | 655/700 | 926/930 | 712/708 | 686/708 |
| 9/11 | 920/1160 | 655/900 | 926/1130 | 712/908 | 686/908 |
| 9/13 | 920/1380 | 655/1120 | 926/1350 | 712/1128 | 686/1128 |
| 11/6 | 1120/610 | 855/350 | 1126/580 | 912/358 | 886/358 |
| 11/9 | 1120/960 | 855/700 | 1126/930 | 912/708 | 886/708 |
| 11/11 | 1120/1160 | 855/900 | 1126/1130 | 912/908 | 886/908 |
| 11/13 | 1120/1380 | 855/1120 | 1126/1350 | 912/1128 | 886/1128 |
| 13/6 | 1320/610 | 1055/350 | 1326/580 | 1112/358 | 1086/358 |
| 13/9 | 1320/960 | 1055/700 | 1326/930 | 1112/708 | 1086/708 |
Typy okna
| Typ okna | Nazwa szyby | Współczynnik przenikalności cieplnej okna Uw (wg DIN EN ISO 12567-2) [W/m2K] | Współczynnik izolacyjności akustycznej w dB (RWR (C;Ctr) wg EN ISO 140-3, EN ISO 717-1) | Współczynnik przenikalności cieplnej szyby Ug (wg DIN EN 673) [W/m2K] | Przepuszczalność powietrza (wg DIN EN 673) [W/m2K] | Całkowity współczynnik przen. energii g (w % wg DIN EN 410) |
| WFA R18 K | blueLine | 1,1 | 35 (-2;-5) dB | 1,0 | klasa 3 | 47 |
| WFA R16 H | acusticLine | 1,3 | 33 (-1;-5) dB | 1,0 | klasa 4 | 46 |
