Bezokapowy
Dlaczego warto wybrać system Bezokapowy?
Galeco Bezokapowy to innowacyjny sposób montażu w ociepleniu budynków, które nie posiadają tradycyjnego okapu.
System złożony jest ze stalowej rynny, z prostokątnym profilem o szerokości 125mm i rury spustowej, która wykonana jest z PVC o wymiarze 70x80mm. Innowacyjność systemu BEZOKAPOWEGO polega na zatrzaskowym połączeniu haka z maskownicą.
| KOLOR RAL | KOLOR GALECO | Materiał | |||
|---|---|---|---|---|---|
| ~ RAL 9005 | B | Czarny | STAL |  |
|
| ~ RAL 7015 | A | Grafitowy | STAL |  |
Na zamówienie istnieje możliwość lakierowania maskownicy na dowolny kolor z palety RAL.
System BEZOKAPOWY Galeco to innowacyjny system rynnowy, dedykowany do montażu w ociepleniu budynków, które nie posiadają tradycyjnego okapu.
System złożony jest ze stalowej rynny o prostokątnym profilu o szerokości 125 mm i rury spustowej wykonanej z PVC-U o wymiarze 70 x 80 mm.
Łącznik doczołowy
Łącznik doczołowy jest to innowacyjne rozwiązanie Galeco umożliwiające szczelne połączenie rynien o profilu prostokątnym. Zastosowanie uszczelki umożliwia zachowanie dylatacji między łączonymi rynnami przy jednoczesnym zapewnieniu 100% szczelności systemu.
Dzięki zastosowaniu listków montażowych, rynnę wpina się w łącznik na zasadzie dźwigni, co gwarantuje szczelne przyleganie jej do dna łącznika.
Nowy łącznik Galeco może również pełnić funkcję haka doczołowego dzięki wzmocnionej stalowej konstrukcji i otworom montażowym.

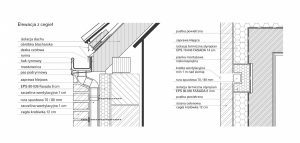

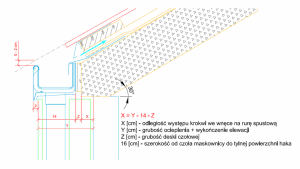

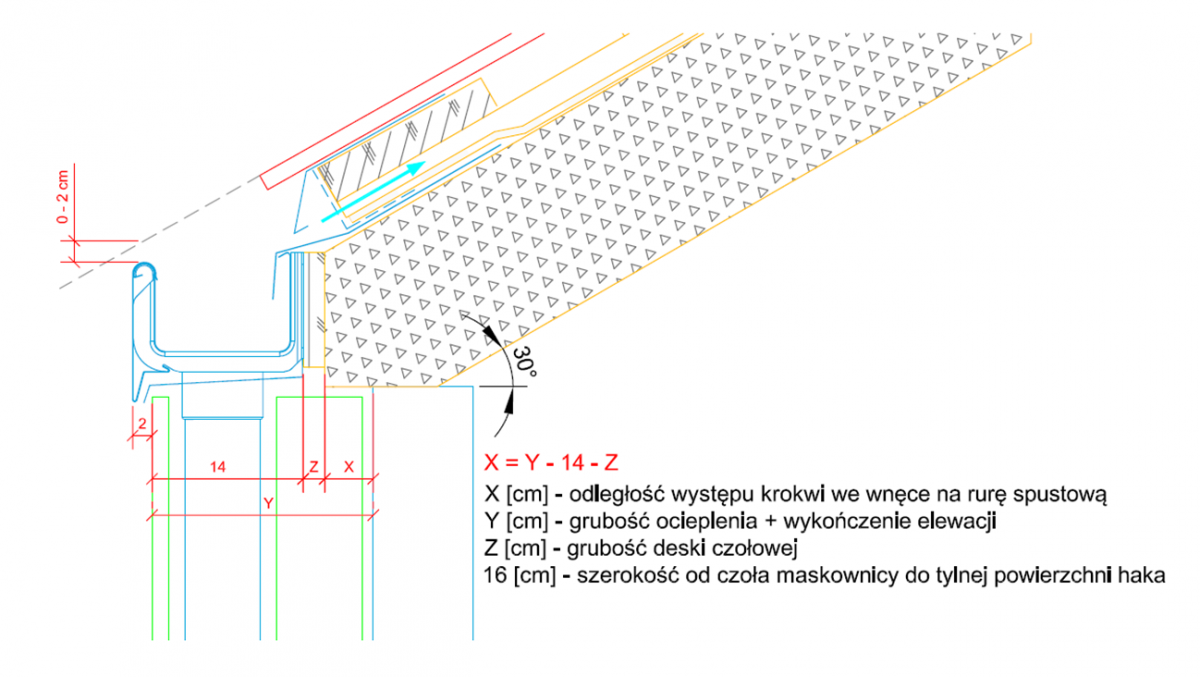

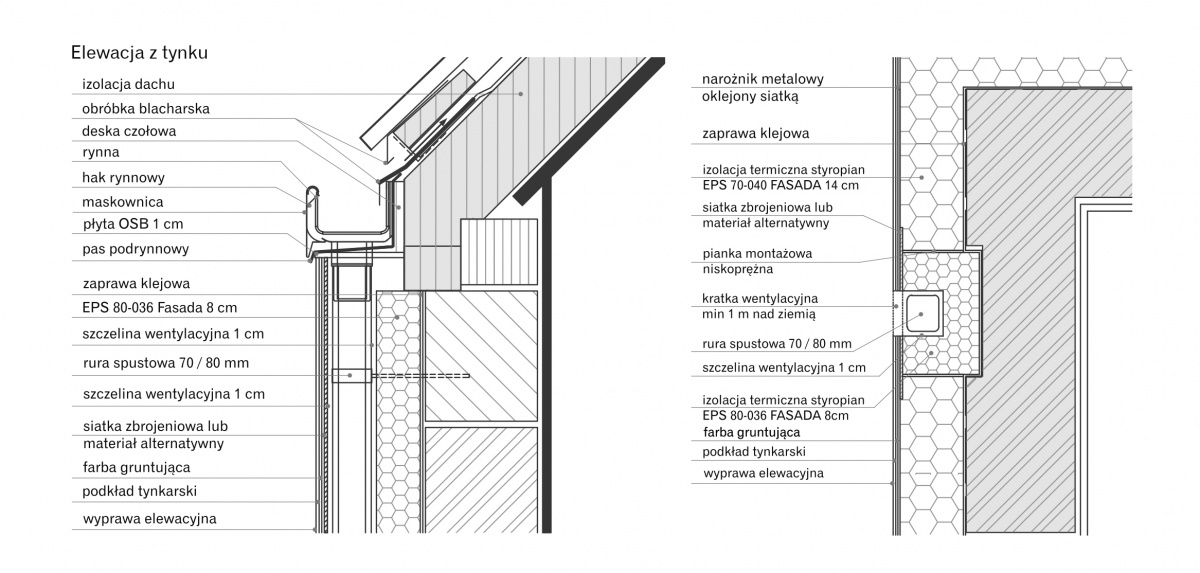

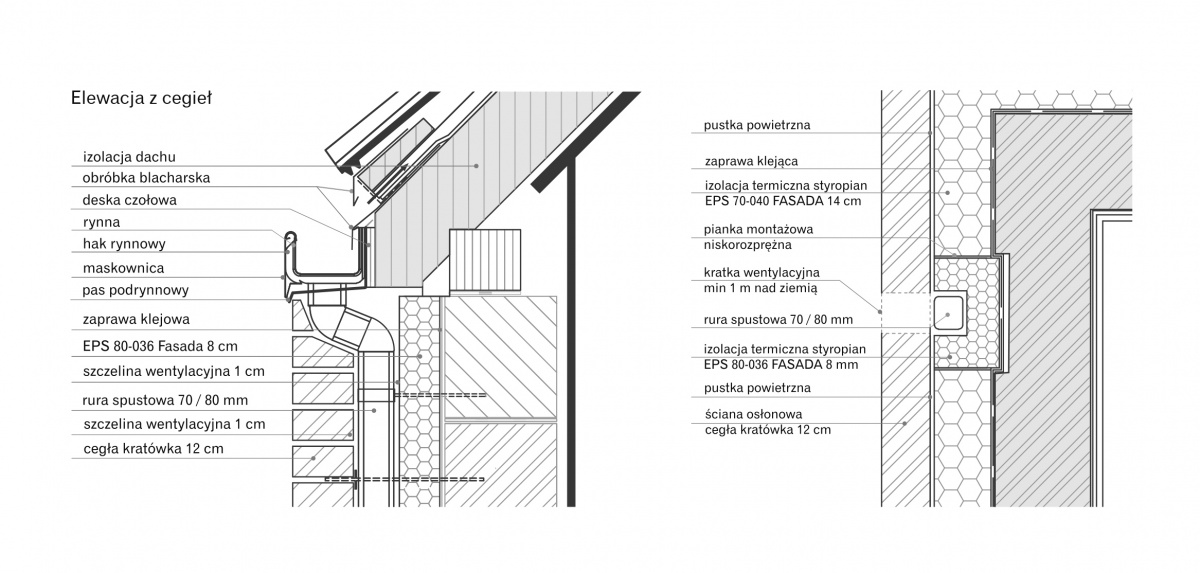

Przekrój połączenia rynny i rury spustowej
Obliczanie Efektywnej Powierzchni Dachu (EPD)
Powierzchnia dachu w m2 = (C/2 + B) x długość dachu
Tabela wydajności
Porównując dane z tabeli z powierzchnią, którą masz odwodnić, wybierz ilość pionów spustowych oraz ich ustawienie najbardziej odpowiednie dla Twojego budynku. Dane w tabeli określają maksymalną powierzchnię dachu, z jakiej jest w stanie odebrać wodę jeden pion spustowy systemu przy skrajnym lub centralnym ustawieniu rury spustowej.
| Ustawienie rury spustowej | Wydajność systemu |
| skrajne | 90 m2 |
| centralne | 180 m2 |
* Powyższe obliczenia zostały wykonane przy założeniu, że natężenie opadów wynosi 75 mm/h, a spadek dachu maksymalnie 50 stopni. Dla dachów o spadku mniejszym od 10 stopni lub płaskich, maksymalna efektywna powierzchnia dachu równa się powierzchni dachu.
System BEZOKAPOWY to optymalne połączenie trzech rodzajów materiałów Galeco
LUXOCYNK
Oprócz tradycyjnej powłoki cynkowej, pokryty jest powłoką polimerową oraz chromem tworząc stałą, solidną i zwartą powłokę, chroniącą stal przed korozją, a sam cynk przed patynowaniem.
PVC-U
Najbardziej ekonomiczny materiał w ofercie Galeco, gwarantujący jednocześnie wysoką jakość użytkowania na lata.
STAL
Materiał najwyższej jakości. Rdzeń stalowy pokryty ocynkiem i powłoką polimerową gwarantuje trwałość na lata.

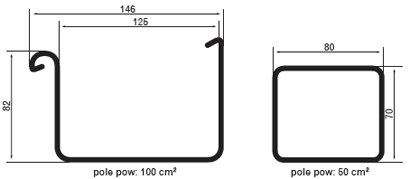

Informacja o rozmiarze
System Galeco BEZOKAPOWY występuje w jednym rozmiarze: 125/70×80 i służy do orynnowania domów jednorodzinnych, budynków mieszkalnych i małych obiektów przemysłowych z uwzględnieniem dachów bez okapów. Dzięki prostokątnemu profilowi rynna jest bardziej wydajana niż konkurencyjne rynny 125 mm o profilu okrągłym. Prostokątna rura została zaprojektowane z myślą o chowaniu całego spustu w ociepleniu budynku.
